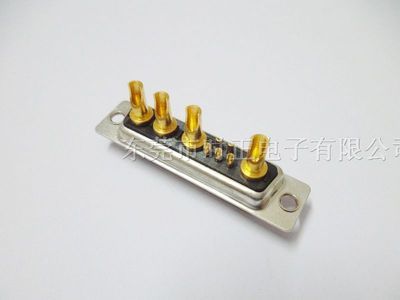

大电流9W4焊线式连接器 工业级高功率连接的可靠选择

在工业自动化、电力设备、轨道交通以及高端通信基站等场景中，高功率、高可靠性的电气连接是保障系统稳定运行的关键环节。大电流9W4焊线式连接器作为一类经典的混合布局连接器，凭借其优异的电流承载能力和灵活的接线方式，成为众多工程师在严苛环境下的首选方案。本文将从结构特点、性能优势、典型应用及选型要点等方面，为您全面解析这一产品，并帮助您在维库电子市场网等平台上快速找到合适的供应资源。

一、什么是9W4焊线式连接器？
9W4属于混合布局D-Sub连接器的一种标准变体，其命名中的“9W4”表示该连接器共包含9个端子，其中4个为大电流同轴或电源端子，其余5个为信号端子。其中“W”代表混合（Hybrid），数字4代表大电流触点的数量。焊线式（Solder Cup）则指连接器尾部采用杯状焊杯结构，通过手工焊接方式将导线直接焊接到端子上，无需专用压接工具，适用于小批量生产和现场维修。

二、大电流承载能力与设计特点
大电流9W4焊线式连接器的核心优势在于其电源端子的高载流能力。通常，这类连接器的单个大电流端子可承载10A至40A甚至更高的电流（取决于线规和端子材料），而信号端子则用于传输控制信号或低压数据。其关键设计特点包括：

1. 端子材料与镀层：电源端子多采用高导电铜合金，表面镀金或镀银，以降低接触电阻并提高抗氧化性，确保在大电流下温升可控。
2. 绝缘体材料：通常采用PBT、PA66或高温尼龙等工程塑料，具备UL94V-0阻燃等级，耐高温、耐电弧，保障安全。
3. 焊杯结构：焊杯深度适中，便于导线插入和焊接，能形成饱满的焊点，减少虚焊和冷焊风险。
4. 安装方式：支持面板安装或PCB直插，常配螺丝锁紧机构，防止振动松脱。

三、典型应用场景

- 工业控制设备：伺服驱动器、PLC电源模块、大功率继电器接口。
- 电力与能源：逆变器、储能系统BMS、充电桩控制板。
- 交通运输：轨道交通信号系统、车载电源分配单元。
- 医疗与测试仪器：高功率医疗电源、老化测试设备。
这些场景通常要求连接器在振动、温度循环和潮湿环境下保持稳定连接，9W4焊线式连接器可很好地满足要求。

四、选型注意事项
在维库电子市场网等元器件供应平台上搜索“大电流9W4焊线式连接器”时，建议重点核对以下参数：

• 额定电流与电压：需大于实际工作电流并留有余量（通常降额20%-30%使用）。
• 触点数量与排列：确认9W4具体布局（4电源+5信号）是否符合电路需求。
• 接线线规：匹配导线截面积，避免焊杯无法容纳粗线或载流不足。
• 安装尺寸：面板开孔尺寸、安装螺钉孔距需与设备匹配。
• 工作温度范围：一般要求-55℃至+125℃。
• 认证与标准：是否符合UL、CE、RoHS等。

五、供应与采购渠道
随着国内电子元器件市场的成熟，大电流9W4焊线式连接器已有众多国产及进口品牌可供选择。维库电子市场网作为专业的电子元器件采购平台，汇集了大量连接器供应商，提供型号筛选、数据手册下载、实时报价及库存查询等功能。采购时建议联系多家供应商对比参数与价格，优先选择具备原厂授权或可提供样品测试的商家，以确保质量与供货稳定性。

六、
大电流9W4焊线式连接器凭借其大电流承载能力、混合信号传输设计以及焊接接线的灵活性，在工业和电力电子领域具有不可替代的地位。对于研发和维修人员，理解其结构、电气特性与选型要点，能够有效提高系统连接的可靠性与安全性。有采购需求时，可通过维库电子市场网快速检索符合条件的供应商，缩短选型周期，加速项目落地。
